پیشرو در بازرسی جوش و تستهای غیرمخرب (NDT)
شرکت مهندسی رکا از سال ۱۳۸۷ فعالیت خود را در تبریز آغاز نموده و اکنون به عنوان یکی از معتبرترین مراکز بازرسی فنی، ارائه دهنده کلیه خدمات تستهای غیرمخرب شامل VT، PT، MT، UT، RT، رپلیکا، MFL، Eddy Current و بازرسی تخصصی جوش میباشد. همچنین مجری برگزاری دورههای آموزشی بازرسی جوش و NDT با اعطای گواهینامه بینالمللی ASNT در تبریز. ما متعهد به کیفیت، دقت و ایمنی صنعت شما هستیم.
گواهینامه ISO 9712 | ASNT Level III
تجهیزات پیشرفته UT، MFL، رپلیکا
خدمات تخصصی بازرسی جوش و تستهای غیرمخرب
به روزترین روشهای ارزیابی یکپارچگی مطابق با استانداردهای ASME، API، AWS، ISO
بازرسی چشمی (VT)
بازرسی دقیق جوشها، سطوح و قطعات صنعتی برای شناسایی عیوب سطحی مانند ترک، حفرات، زیربری، نفوذ ناقص. انجام توسط بازرسان سطح II و III ASNT و صدور گزارشهای استاندارد مطابق ASME Sec V. این روش پایه و اساس سایر تستهای NDT بوده و در تمام پروژههای خطوط لوله، مخازن و سازههای فلزی اجرا میشود.
درخواست بازرسیتست نفوذ مایعات (PT)
تشخیص ترکهای مویی، منافذ سطحی و ناپیوستگیهای باز در مواد غیر متخلخل. مناسب برای قطعات آلومینیوم، استیل، تیتانیوم و جوشهای آستنیتی. رکا با استفاده از مواد نافذ با حساسیت بالا و رعایت ASTM E165، بالاترین دقت را در بازرسی قطعات حساس تضمین میکند. قابلیت بازرسی در محل و کارگاه.
استعلام قیمت PTتست ذرات مغناطیسی (MT)
بازرسی ترکهای سطحی و زیرسطحی کم عمق در مواد فرومغناطیس مانند فولاد کربنی. این روش با اعمال میدان مغناطیسی و پودرهای رنگی یا فلوروسنت، عیوب را به وضوح نشان میدهد. استاندارد ASTM E1444. کاربرد گسترده در بازرسی جوش مخازن تحت فشار، جرثقیلها و محورها.
اطلاعات بیشترتست فراصوتی (UT & PAUT)
ارزیابی ضخامت، تشخیص عیوب حجمی و صفحهای در جوشها و مواد. رکا مجهز به دستگاههای پیشرفته Phased Array (PAUT) و TOFD میباشد که قابلیت تصویربرداری واقعی از عیوب را فراهم میکند. مناسب برای بازرسی خطوط لوله، راکتورها و قطعات ریختهگری. بازرسان دارای گواهی ASNT Level II/III.
درخواست UT پیشرفتهتست رپلیکا (Replica)
بررسی ریزساختار و تغییرات فازی در جوشها و قطعات تحت دما و فشار بالا. روش Replica یک تکنیک متالوگرافی نیمه مخرب است که برای ارزیابی خزش، فاز سیگما، کاربیدها و تخمین عمر باقیمانده در نیروگاهها و پتروشیمی کاربرد دارد. رکا مجری بیش از ۳۰۰ نمونه رپلیکا در واحدهای ریفورمینگ تبریز.
مقاله تخصصی رپلیکاتست MFL (نشت شار مغناطیسی)
بازرسی سریع خوردگی و عیوب کف مخازن ذخیره و خطوط لوله فولادی بدون نیاز به برداشتن پوشش. رکا با استفاده از اسکنرهای هوشمند MFL مطابق API 653، نقشه خوردگی دقیق ارائه میدهد. تاکنون بیش از ۳۵۰۰۰ متر مربع بازرسی MFL برای مخازن نفت و پتروشیمی انجام شده است.
مشاهده پروژههای MFLرادیوگرافی صنعتی (RT)
بازرسی داخلی جوشها و قطعات با استفاده از اشعه ایکس یا گاما (ایریidium-192، Cobalt-60). قابلیت تشخیص حفرات، ترکهای داخلی، فقدان نفوذ و ترکی سرباره. رکا دارای مجوزهای ایمنی هستهای و تیم رادیوگراف حرفهای جهت انجام RT در پروژههای حساس.
درخواست RTتست جریان گردابی (ET)
بازرسی سطوح فلزی و لولههای مبدل حرارتی، شناسایی ترکها، خوردگی و تغییرات ضخامت در مواد رسانا. روش ET برای بازرسی لولههای کندانسور، اواپراتور و مبدلهای حرارتی نیروگاهها بدون نیاز به تماس مستقیم.
هماهنگی بازرسی ETآزمون فشار و لیک تست
انجام تستهای هیدرواستاتیک، پنوماتیک و لیک تست (نشتی) با روش حباب، هلیوم و فشار منفی بر اساس ASME V. تأیید سلامت سیستمهای لولهکشی و مخازن تحت فشار قبل از راهاندازی.
برنامهریزی لیک تستشرکت مهندسی رکا همچنین ارائه دهنده خدمات مشاوره بازرسی فنی، تهیه ITP، انجام ممیزی جوش و NDT، و کالیبراسیون تجهیزات NDT میباشد. تمامی بازرسان ما مطابق با استاندارد ASNT SNT-TC-1A و ISO 9712 تأیید صلاحیت شدهاند. ما در کنار شما از مرحله ساخت تا بهرهبرداری، ایمنی و کیفیت را تضمین میکنیم.
مرکز تخصصی آموزش بازرسی جوش و NDT با گواهینامه ASNT
دورههای رسمی ASNT سطح I، II و III در تبریز – مدرک بینالمللی قابل ترجمه و استعلام
ASNT Level I & II در VT/PT/MT/UT/RT
دورههای جامع NDT بر اساس ASNT SNT-TC-1A شامل آموزش تئوری کامل، کارگاه عملی با تجهیزات واقعی، پروژههای عملی و آزمون نهایی. پس از قبولی، گواهینامه معتبر ASNT به همراه کارت و شماره سریال صادر میشود. این دورهها برای مهندسین، تکنسینها و بازرسان صنایع نفت، گاز، پتروشیمی و ساخت و تولید مناسب است. مدت هر دوره ۴۰ ساعت (۵ روز فشرده) همراه با نهار و جزوه تخصصی.
دریافت سرفصلهای ASNTدوره بازرسی جوش (AWS/CWI) + ASNT
آمادگی برای آزمون بازرس جوش معتبر AWS-CWI و همچنین دانش بازرسی NDT. سرفصلها شامل: استانداردهای AWS D1.1، ASME Sec IX، متالورژی جوش، عیوب جوش و روشهای بازرسی غیرمخرب ویژه جوش. اعطای گواهی مشارکت از رکا و معرفی به آزمون اصلی. برگزاری در تبریز به صورت تئوری و عملی روی نمونههای جوش واقعی.
ثبت نام دوره بازرسی جوشدوره تخصصی ASNT Level III & Refresher
دوره آمادگی برای متقاضیان دریافت گواهی ASNT Level III در روشهای VT، PT، MT، UT، RT. تدریس توسط اساتید دارای Level III بینالمللی. شامل بررسی استانداردها، تکنیکهای پیشرفته، آنالیز ریسک و روشهای ممیزی. همچنین امکان برگزاری دوره Refresher برای بازرسان Level II که قصد ارتقا دارند.
درخواست مشاوره Level IIIکارگاه تخصصی بازرسی جوش با رپلیکا و متالوگرافی
آموزش عملی نمونهبرداری Replica، آمادهسازی نمونه، اچ و بررسی زیر میکروسکوپ نوری. آنالیز فازی، شناسایی فازهای شکننده، ارزیابی خزش و تهیه گزارش متالورژی. دوره ۳ روزه با ارائه گواهی ASNT سطح II در روش رپلیکا (مورد تایید بازرسی فنی سازمانی).
ثبتنام کارگاه رپلیکامزایای دورههای ASNT در رکا:
- معتبرترین مرکز NDT در شمال غرب ایران
- اساتید رسمی ASNT Level III و CWI ارشد
- آزمایشگاه مجهز به تمامی تجهیزات UT، MT، PT، RT، رپلیکا
- صدور گواهینامه با قابلیت استعلام اینترنتی
- پشتیبانی پس از دوره و معرفی به بازار کار
- ارائه مدرک معادل ۳۰ ساعت فنی-حرفهای
دورههای رکا به صورت ماهانه در تبریز برگزار میشود. امکان برگزاری دورههای درونسازمانی برای شرکتهای صنعتی نیز وجود دارد. لطفاً برای هماهنگی و مشاوره رایگان با واحد آموزش تماس بگیرید.
مقالات تخصصی و فنی بازرسی جوش و NDT
دانش فنی، استانداردها و تجارب عملی – مرجع تخصصی مهندسین و بازرسان
بررسی تست رپلیکا در ارزیابی خزش
روش رپلیکا چگونه به پیشبینی عمر باقیمانده تجهیزات تحت دما بالا کمک میکند؟ مطالعه موردی در نیروگاه تبریز ...
ادامه مقاله (مطالعه کامل)تست PAUT در مقابل UT معمولی
مقایسه مزایا و محدودیتهای فناوری فازی آرایه و TOFD در بازرسی جوش خطوط لوله و مخازن تحت فشار ...
مطالعه کامل مقالهاصول تست MFL و کاربرد در API 653
آشنایی با فناوری نشت شار مغناطیسی، آنالیز دادهها و تفسیر نقشه خوردگی برای کف مخازن ذخیره سازی ...
ادامه مقالهعیوب رایج جوش و تشخیص با روشهای NDT
راهنمای شناسایی ترکهای سرد و گرم، تخلخل، فقدان نفوذ، نفوذ ناقص و روش مناسب تست (VT، PT، MT، UT) ...
مشاهده مقاله کاملتست رپلیکا (Replica)؛ روشی کلیدی در ارزیابی متالورژی جوش و خزش
یکی از چالشهای اساسی در صنایع نفت، گاز و نیروگاهی، اطمینان از سلامت اتصالات جوشی تحت دما و فشار بالا در طولانی مدت است. فرآیند خزش (Creep) در فولادهای کربنی و آلیاژی، تغییر ریزساختار و ایجاد حفرههای ریز را در مرز دانهها موجب میشود که در نهایت منجر به ترک و گسیختگی ناگهانی میگردد. روش رپلیکا (Replica) با قالبگیری از سطح جوش و بررسی زیر میکروسکوپ نوری، قادر است مراحل اولیه خزش را آشکار سازد. شرکت مهندسی رکا با بهرهمندی از کیتهای پیشرفته استون تایی و متخصصین متالورژی، نمونهبرداری رپلیکا را طبق استاندارد ASTM E1351 انجام میدهد.
در یک مطالعه موردی در پالایشگاه تبریز، با انجام تست رپلیکا بر روی جوشهای خط لوله بخار فوق داغ، علائم کربورزدایی و تشکیل فازهای شکننده فریت دلتا مشاهده گردید. بدین ترتیب از وقوع حادثه جلوگیری و برنامه تعویض قطعه تنظیم شد. رکا این خدمات را با ارائه گزارش متالوگرافی دیجیتال و تفسیر تخصصی ارائه میدهد. همچنین دورههای آموزشی عملی رپلیکا برای بازرسان NDT برگزار میشود.
ثبت نام دوره آموزشی رپلیکا ←مزایا و کاربردهای تست فراصوتی فازی آرایه (PAUT) در مقایسه با UT معمولی

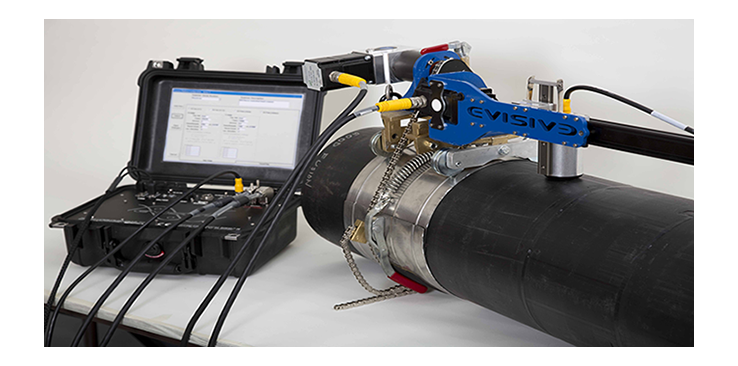

تست التراسونیک فازی آرایه (PAUT) یک انقلاب در بازرسی غیرمخرب جوشها و مواد مرکب است. برخلاف UT تک پروب، PAUT با استفاده از چندین المان پیزوالکتریک و پرتوی الکترونیکی قابل اسکن، قادر به تصویربرداری دوبعدی (S-scan) و تشخیص عیوب با دقت بالا است. مزیت اصلی PAUT، قابلیت بازرسی جوش با هندسه پیچیده، تشخیص ترکهای عمودی و ارائه فایل دیجیتال قابل ارزیابی مجدد میباشد. در پروژههای خطوط لوله انتقال گاز، رکا با استفاده از PAUT موفق به شناسایی ترکهای ریشه جوشهایی شده است که در UT معمولی قابل تشخیص نبودند. همچنین سرعت بازرسی افزایش یافته و مستندسازی کامل انجام میشود.
تجهیزات PAUT رکا شامل پروب های خطی و ماتریسی، اسکنرهای زنجیری و نرم افزار TomoView میباشد. بازرسان ما دارای گواهینامه ASNT سطح II در PAUT هستند. برای بهرهمندی از این فناوری، با کارشناسان ما تماس بگیرید.
مشاهده خدمات بازرسی UT پیشرفته →بازرسی MFL بر اساس استاندارد API 653: اصول و تجارب عملی
تست نشت شار مغناطیسی (Magnetic Flux Leakage) یکی از کارآمدترین روشها برای ارزیابی یکپارچگی کف مخازن ذخیره فولادی است. در این روش، با اعمال میدان مغناطیسی قوی، هر گونه کاهش ضخامت یا عیب خوردگی باعث نشت شار شده و توسط سنسورهای حساس ثبت میگردد. رکا با استفاده از اسکنرهای پیشرفته FloorMap و سیستم تحلیل MFL، قادر است نقشه ۳ بعدی از خوردگی کف مخزن ارائه دهد و عمق خوردگی با دقت ±0.2mm اندازهگیری شود.
در پروژهای برای یک مخزن ۵۰,۰۰۰ بشکهای در پتروشیمی ارومیه، بازرسی MFL رکا نواحی دارای خوردگی عمومی و موضعی را شناسایی کرد که امکان ترمیم به موقع فراهم شد و از نشست اضطراری جلوگیری شد. همچنین رکا خدمات تعمیر و رتبهبندی مخازن طبق API 653 را به صورت تلفیقی با MFL ارائه میدهد.
درخواست انجام پروژه MFLراهنمای جامع عیوب جوش و انتخاب روش مناسب NDT
عیوب جوش به دو دسته سطحی و داخلی تقسیم میشوند. عیوب سطحی شامل ترکهای سطحی، تخلخل سطحی، زیربری (Undercut) و همپوشانی (Overlap) هستند که به بهترین وجه توسط تست چشمی (VT) و تست نفوذ مایعات (PT) یا ذرات مغناطیسی (MT) شناسایی میشوند. عیوب داخلی مانند تخلخل عمقی، ترکهای زیرسطحی، فقدان نفوذ (Lack of Fusion) و نفوذ ناقص (Incomplete Penetration) نیاز به روشهای UT، RT یا PAUT دارند. انتخاب روش مناسب بستگی به جنس، ضخامت، نوع جوش و دسترسی دارد. رکا با داشتن انواع تکنیکهای NDT، بهترین استراتژی بازرسی را برای هر پروژه طراحی میکند.
این مقاله به تشریح استانداردهای پذیرش عیوب جوش بر اساس AWS D1.1، ASME B31.3 و API 1104 میپردازد. همچنین مثالهای تصویری از عیوب و نحوه تفسیر علائم در آزمونهای MT، PT و RT ارائه میشود. برای دریافت نسخه کامل راهنما و نرمافزار بازرسی، با واحد فنی رکا تماس بگیرید.
شرکت در دوره بازرسی جوش AWS →پروژههای شاخص و همکاران صنعتی
بیش از یک دهه همکاری با صنایع بزرگ نفت، گاز، پتروشیمی و نیروگاهی
پالایشگاه تبریز
بازرسی دورهای واحدهای تقطیر، هیدروکراکر و کاتالیست با روشهای UT، MT، PT و رپلیکا در فازهای تعمیرات اساسی ۱۴۰۰-۱۴۰۳.
پتروشیمی ارومیه
بازرسی خطوط لوله اتیلن و مخازن ذخیره با روش MFL و PAUT، ارائه گواهی ASNT برای جوشهای حساس.
نیروگاه حرارتی تبریز
بازرسی بویلرها و توربینهای گاز با تست رپلیکا و متالوگرافی، ارزیابی خزش قطعات داغ و تهیه برنامه تعمیراتی.
سازههای فولادی فاز ۱۴ پارس جنوبی
بازرسی جوش سازههای دریایی با UT و MT و صدور گواهی جوش برای اتصالات بحرانی.
